Comment couper un ruban LED ? Le guide complet (12V, 24V et 220V)

08 mars 2026

Vous avez reçu votre ruban LED et il est légèrement trop long pour votre installation. Bonne nouvelle : un ruban LED se coupe facilement, à condition de couper au bon endroit et de connaître les spécificités de votre type de ruban. Car selon que vous avez un ruban basse tension (12V ou 24V) ou un ruban 220V, les règles ne sont pas tout à fait les mêmes.

Dans ce tutoriel, on vous explique tout : où couper, comment couper, et quoi faire après la coupe selon votre ruban.

Sommaire

  1. Les zones de découpe : la règle fondamentale
  2. Les différents intervalles de découpe selon les rubans
  3. Couper un ruban LED 12V ou 24V (basse tension)
  4. Couper un ruban LED 220V : procédure spécifique
  5. L'embout d'étanchéité après coupe : obligatoire en 220V
  6. Peut-on réutiliser le morceau coupé ?
  7. Les erreurs à éviter
  8. Conclusion

►1. Les zones de découpe : la règle fondamentale

Quel que soit votre ruban LED — 12V, 24V ou 220V — il ne se coupe pas n'importe où. Chaque ruban est fabriqué avec des zones de découpe prévues à cet effet, repérables par :

  • Une ligne pointillée imprimée sur le PCB (la bande de circuit imprimé)
  • Un symbole de ciseaux ✂ sérigraphié sur le ruban
  • Des pastilles de cuivre (petits carrés ou ronds dorés) de chaque côté de la ligne

Ces pastilles sont essentielles : elles servent à raccorder un connecteur ou à ressouder après la coupe. Il faut couper au milieu de ces pastilles pour en conserver une moitié de chaque côté.

⚠️ Couper entre deux zones de découpe sectionne le circuit au mauvais endroit. Les LED situées entre la coupure et la zone de découpe précédente ne s'allumeront plus — cette portion est définitivement perdue.

►2. Les différents intervalles de découpe selon les rubans

Tous les rubans LED n'ont pas les mêmes intervalles de découpe. C'est directement lié au nombre de LED par mètre et à leur technologie.

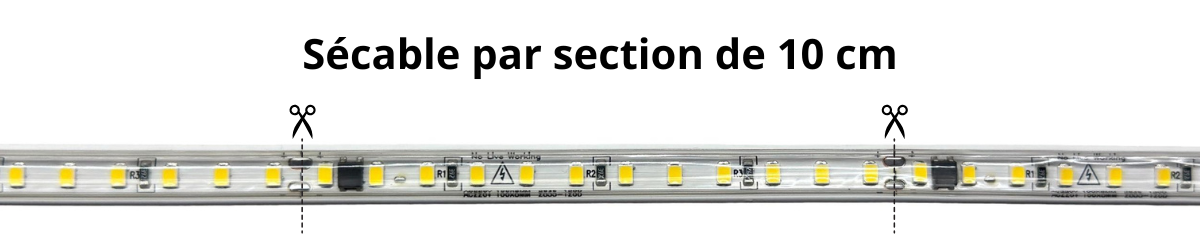

Zones de découpe ruban LED - sécable par section de 10 cm

Type de ruban Intervalle de découpe Nb de pastilles par zone
Ruban LED 12V / 24V standard (SMD 2835, 3528, 5050) Tous les 5 cm 2 (+ et -)
Ruban LED COB 12V / 24V haute densité Tous les 2,5 cm à 3 cm 2 (+ et -)
Ruban LED RGB 12V / 24V Tous les 5 cm 4 (R, G, B + commun)
Ruban LED RGBW 12V / 24V Tous les 5 cm 5 (R, G, B, W + commun)
Ruban LED 220V standard Tous les 10 cm 2 (sous gaine)
Ruban LED 220V COB Tous les 10 cm 2 (sous gaine)

? Plus l'intervalle est court, plus vous pouvez ajuster finement la longueur — mais plus la manipulation demande de précision. Sur un ruban COB 12V avec des zones tous les 2,5 cm, un cutter sera plus adapté que des ciseaux.

Dans tous les cas, la longueur finale de votre ruban sera toujours un multiple de l'intervalle de découpe. Si vous avez besoin de 47 cm et que les zones sont tous les 5 cm, vous couperez à 45 cm.

►3. Couper un ruban LED 12V ou 24V (basse tension)

Les rubans basse tension sont les plus simples à couper. Ils fonctionnent en très basse tension (sous 50V DC) — sans danger au toucher, même ruban allumé. Cela dit, on coupe toujours alimentation débranchée.

Matériel nécessaire

  • Des ciseaux bien aiguisés — suffisants pour la grande majorité des rubans
  • Un cutter ou scalpel — recommandé pour les rubans gainés haute densité

Procédure pas à pas

  1. Débranchez l'alimentation avant toute manipulation.
  2. Repérez la zone de découpe la plus proche de la longueur souhaitée (ligne pointillée + pastilles de cuivre).
  3. Positionnez la lame au centre des pastilles — vous devez en conserver la moitié de chaque côté.
  4. Coupez d'un geste net et droit, perpendiculaire au ruban. Pas de geste hésitant.
  5. Vérifiez que les pastilles sont bien visibles des deux côtés et que le ruban n'est pas déchiré.
  6. Rebranchez et testez que la première et la dernière LED s'allument correctement.

✅ Après la coupe d'un ruban 12V ou 24V, aucun traitement supplémentaire de l'extrémité n'est nécessaire pour une utilisation en intérieur sec. Pour une installation en zone humide (IP65/IP67), rebouchez l'extrémité avec un capuchon silicone adapté.

►4. Couper un ruban LED 220V : procédure spécifique

Un ruban LED 220V, c'est une toute autre affaire. Il fonctionne directement sur le courant secteur — 220V alternatif, la même tension que votre prise murale. Le ruban est donc enrobé dans une gaine de protection silicone ou PVC épaisse qui isole les conducteurs. Cette gaine rend la coupe plus délicate et impose des précautions strictes.

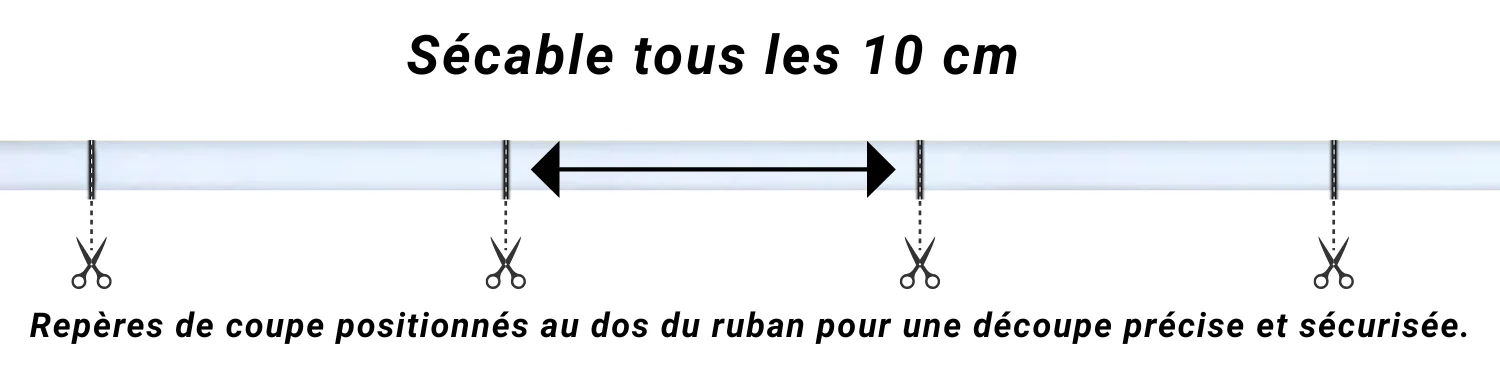

Ruban LED 220V sécable tous les 10 cm - repères de coupe au dos du ruban

Comme visible sur l'image, les repères de coupe sont positionnés au dos du ruban pour une découpe précise et sécurisée. Pensez à retourner le ruban pour les localiser facilement.

Matériel nécessaire

  • Un cutter neuf (lame bien affûtée) pour inciser la gaine
  • Des ciseaux pour couper le PCB
  • Un embout d'étanchéité (capuchon silicone) — obligatoire après chaque coupe

Procédure pas à pas

  1. Débranchez totalement le ruban du secteur. Ne jamais couper un ruban 220V sous tension.
  2. Retournez le ruban et repérez la zone de découpe au dos (marquée tous les 10 cm ou 5 cm selon le modèle).
  3. Incisez délicatement la gaine avec le cutter sur tout le pourtour du ruban, au niveau de la zone de découpe. Attention à ne pas couper trop profond pour ne pas endommager le PCB en dessous.
  4. Retirez le morceau de gaine pour dégager le PCB sur 5 à 10 mm.
  5. Coupez le PCB aux ciseaux, au centre des pastilles de cuivre.
  6. Posez immédiatement un embout d'étanchéité sur chaque extrémité coupée (voir section suivante).

⚠️ Ne branchez jamais un ruban 220V dont une extrémité coupée n'est pas protégée. Les conducteurs dénudés à 220V représentent un risque électrique grave.

L'embout d'étanchéité après coupe : obligatoire en 220V

C'est l'étape que beaucoup oublient — et c'est pourtant la plus importante pour les rubans 220V. Après chaque coupe, les deux extrémités doivent être impérativement protégées, qu'il s'agisse du morceau que vous utilisez ou de la chute.

Pourquoi c'est obligatoire

La gaine d'origine protège l'intégralité du ruban. Dès que vous coupez, vous exposez les conducteurs à 220V. Sans capuchon :

  • Risque de court-circuit si l'extrémité touche une surface métallique
  • Risque d'électrocution au contact accidentel
  • Risque d'infiltration d'eau si le ruban est en extérieur (l'étanchéité IP est rompue à l'endroit de la coupe)

L'embout à utiliser

Embout de terminaison étanche pour ruban LED 220V

Nous proposons un embout de terminaison IP65 spécialement conçu pour les rubans et néons LED 220V. Il se fixe à l'extrémité des parties découpées et assure le maintien de l'étanchéité. Il est recommandé de l'utiliser avec de la colle chaude (pistolet à colle) pour un maintien durable.

Comment poser l'embout

  1. Vérifiez que l'extrémité du ruban est propre et sèche.
  2. Appliquez un fin cordon de colle chaude à l'intérieur du capuchon.
  3. Enfoncez le capuchon fermement jusqu'à ce qu'il soit en butée.
  4. Essuyez l'excédent de colle et laissez sécher au moins 2 heures avant de brancher.

►5. Peut-on réutiliser le morceau coupé ?

Oui, absolument. Un morceau coupé est un ruban LED parfaitement fonctionnel. Il s'alimente via les pastilles de cuivre à son extrémité.

Pour un ruban 12V / 24V : utilisez un connecteur rapide (clip) qui se clipse directement sur les pastilles sans soudure, ou soudez des fils si vous préférez une solution permanente.

Pour un ruban 220V : le morceau coupé peut être reconnecté via un connecteur spécifique 220V (avec borniers à vis). Ses deux extrémités doivent être protégées par des embouts — celle que vous raccordez et celle libre à l'autre bout.

► Ne jetez jamais une chute de ruban LED. Même 10 cm peuvent servir à éclairer un tiroir, un recoin ou à tester une alimentation.

►6. Les erreurs à éviter

Erreur n°1 : Couper entre deux zones de découpe

Les LED situées entre la coupure et la zone de découpe précédente sont perdues. Repérez toujours les marquages avant de couper.

Erreur n°2 : Couper trop près du bord de la pastille

Il ne restera plus assez de surface conductrice pour connecter un câble ou un connecteur. Coupez au milieu de la pastille, pas à son extrémité.

Erreur n°3 : Utiliser un outil émoussé

Un ciseau rouillé ou un cutter émoussé déchire le PCB au lieu de le couper nettement. Cela fragilise les pistes de cuivre et peut créer des microfissures invisibles qui provoqueront une panne plus tard.

Erreur n°4 : Ne pas poser d'embout après une coupe 220V

C'est la faute la plus dangereuse. Une extrémité 220V non protégée est une prise de courant à ciel ouvert. Toujours poser un capuchon avant de rebrancher.

Erreur n°5 : Oublier que les repères 220V sont au dos du ruban

Sur les rubans 220V gainés, les repères de coupe sont marqués au dos. Si vous regardez uniquement la face avant, vous ne les verrez pas — retournez toujours le ruban avant de couper.

Conclusion

Couper un ruban LED n'a rien de compliqué, mais les règles varient selon le type de ruban :

  • 12V / 24V : découpe simple aux ciseaux sur les pastilles de cuivre, sans précaution particulière en fin de coupe pour l'intérieur sec.
  • 220V : découpe en deux temps (incision gaine + coupe PCB), repères au dos du ruban, avec pose obligatoire d'un embout d'étanchéité sur chaque extrémité avant tout branchement.

Dans tous les cas, respectez une règle d'or : coupez toujours sur une zone de découpe prévue à cet effet, jamais entre deux repères.

Si vous avez un doute sur votre installation ou sur le matériel à utiliser, notre équipe est disponible du lundi au vendredi de 9h à 18h.
