Connecteur filaire pour ruban LED RGBIC

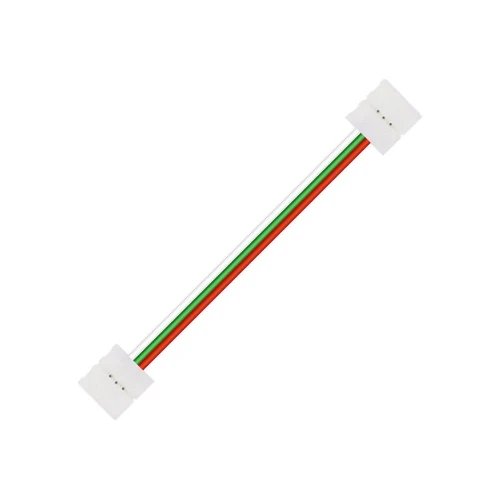

► Connecteur filaire RGBIC 10 mm – Raccorder sans souder, avec liberté de positionnement

Le connecteur filaire sans soudure pour ruban LED RGBIC 10 mm est l'accessoire de jonction indispensable pour toutes les installations de rubans LED adressables nécessitant un raccordement avec déport entre deux tronçons. Contrairement aux connecteurs rigides en L ou en T qui imposent une jonction directe bord à bord, ce connecteur intègre un câble de 15 cm qui offre une marge de manœuvre appréciable pour contourner un obstacle, négocier un léger changement de plan ou simplement relier deux sections de ruban séparées par un espace physique — coin de meuble, jonction de profilé, passage de câble dans une cloison.

► Clips sans soudure : une connexion rapide et réversible

Chaque extrémité du câble est équipée d'un connecteur à clips de verrouillage qui se pose directement sur le ruban LED sans chalumeau, fer à souder ni colle conductrice. Il suffit d'ouvrir le clip, d'insérer l'extrémité du ruban en respectant l'orientation des pistes, puis de refermer le clip pour obtenir un contact électrique stable sur les 3 pistes du ruban RGBIC — signal de données, alimentation positive et masse. Cette conception réversible permet également de déconnecter et reconnecter le ruban sans l'endommager, un avantage certain lors des phases de test ou de reconfiguration d'une installation.

► Compatibilité stricte 2811 / 2812 : pourquoi c'est essentiel

Le ruban LED RGBIC adressable repose sur une technologie de contrôle pixel par pixel via des circuits intégrés embarqués — le WS2811 ou le WS2812B — qui diffèrent des rubans RGB classiques par leur nombre de pistes de connexion et leur protocole de signal. Ce connecteur est conçu exclusivement pour ces deux standards : il assure le passage du signal de données numériques en plus des pistes d'alimentation, ce qui est impossible avec un connecteur RGB ou RGBW standard qui ne gère que les pistes de puissance. L'utilisation d'un connecteur inadapté sur un ruban 2811/2812 provoque une interruption du signal et un arrêt du fonctionnement de tous les pixels en aval du point de connexion.

► Installation en 3 étapes, aucun outil requis

La mise en œuvre de ce connecteur ne nécessite ni matériel électrique ni compétence particulière. Il convient simplement de couper le ruban LED proprement au niveau d'un point de découpe marqué, d'ouvrir le clip en faisant levier sur le loquet de verrouillage, d'insérer l'extrémité du ruban en vérifiant l'alignement des pistes avec les contacts du connecteur, puis de refermer le clip fermement jusqu'au clic de verrouillage. Répétée à l'autre extrémité du câble de 15 cm, cette opération relie deux tronçons de ruban 2811/2812 en quelques secondes, sans risque de brûlure ni de court-circuit lié à une soudure mal exécutée.

► Fiche technique
